La gamme cryoTune de 3P Instruments ouvre de nouvelles perspectives pour les mesures de sorption des gaz. Elle permet à presque tous les instruments de sorption volumétrique de respecter la norme ISO 9277 pour les mesures BET et les recommandations IUPAC pour la caractérisation des micropores — notamment avec l'argon (87 K) et le krypton (120 K), gaz nobles à symétrie sphérique, sans moment quadrupolaire, pour une adsorption purement de Van der Waals. M2lab Instruments est distributeur exclusif de 3P Instruments en France.
Régulation de température pour expériences de sorption
La gamme cryoTune ne nécessite que de l'azote liquide pour le refroidissement et permet de couvrir une plage de température de 77 à 323 K. Avec le cryoTune 87, des mesures à l'argon (Ar) à 87 K ou au krypton (Kr) à 120 K peuvent être réalisées pour obtenir des résultats scientifiquement précis, conformément à ISO 9277 et IUPAC.
Le cryoTune permet également la sorption de divers autres gaz à leur point d'ébullition ou à d'autres températures arbitraires — méthane, éthane, propane, n-butane, oxygène, CO₂, SF₆ — et des calculs thermodynamiques peuvent être effectués à différentes températures.
Propriétés des gaz d'adsorption
Points d'ébullition, densités liquides, diamètres critiques, surfaces moléculaires, pressions de saturation et facteurs de non-idéalité des principaux adsorbats.
| Adsorbat | Point d'ébullition T (K) | Densité liquide ρ (g/cm³) | Diamètre critique σ (nm) | Surface moléculaire am (nm²) | Pression saturation p₀ (kPa) | Facteur non-idéalité Fni |
|---|---|---|---|---|---|---|
| Ar | 87 | 1,39 | 0,34 | 0,143 | 101 | 4,27·10⁻⁵ |
| Kr | 120 | 2,41 | 0,36 | 0,163 | 101 | 3,83·10⁻⁵ |
| Xe | 165 | 2,94 | 0,41 | 0,192 | 101 | 3,71·10⁻⁵ |
| SF₆ | 209 | 1,91 | 0,67 | 0,276 | 101 | 3,87·10⁻⁵ |
| CH₄ | 112 | 0,42 | 0,40 | 0,174 | 101 | 4,26·10⁻⁵ |
| Éthane | 184 | 0,54 | 0,44 | 0,223 | 101 | 3,86·10⁻⁵ |
| Propane | 231 | 0,58 | 0,49 | 0,275 | 101 | 3,93·10⁻⁵ |
| n-Butane | 273 | 0,60 | 0,49 | 0,322 | 101 | 4,05·10⁻⁵ |
| O₂ | 90 | 1,14 | 0,28 | 0,141 | 101 | 4,09·10⁻⁵ |
| N₂ | 77 | 0,81 | 0,30 | 0,162 | 101 | 5,21·10⁻⁵ |
| CO₂ | 195 *¹ | 1,26 | 0,28 | 0,164 *² | 188 *² | 2,09·10⁻⁵ |
| Éthylène | 196 | 0,58 | 0,39 | 0,203 | 101 | 3,71·10⁻⁵ |
| CO | 82 | 0,94 | 0,37 | 0,147 | 101 | 5,11·10⁻⁵ |
| NH₃ | 240 | 0,70 | 0,29 | 0,128 | 101 | 4,17·10⁻⁵ |
| iso-Butane | 261 | 0,59 | 0,51 | 0,325 | 101 | 1,71·10⁻⁵ |
*¹ Point de sublimation | *² p₀ et ρliquide du liquide refroidi | am calculé selon : am = (M / ρl · NA)2/3
Présentation de la gamme cryoTune

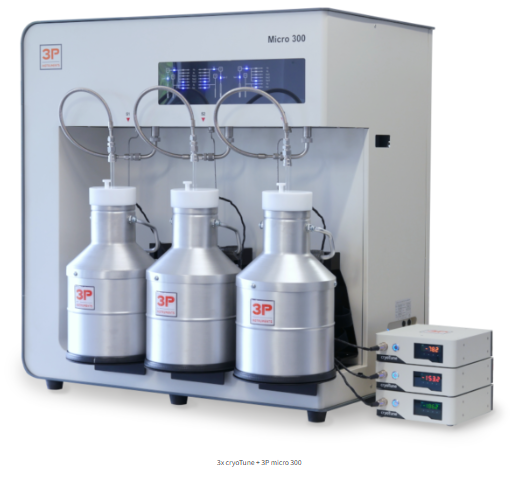

Bien qu'un cryoTune puisse fonctionner de façon autonome sans PC, il est livré avec un logiciel permettant d'afficher et d'enregistrer la température en temps réel. Tous les modèles se connectent à une station de mesure du sorptomètre. Si vous utilisez un appareil multi-stations, il est possible d'y connecter plusieurs cryoTunes.
cryoTune 77
Mesures à 77,35 – 78 K · N₂, Kr, Ar, CH₄
Modèle dédié aux expériences de sorption proches de 77 K avec une précision de régulation supérieure à 0,004 K. Particulièrement utile pour le krypton, l'argon ou le méthane lorsque la pression de vapeur saturante ne peut pas être mesurée pendant l'expérience — aucune correction de p₀ nécessaire.
cryoTune 87
82 – 135 K · Argon 87 K · Krypton
Option standard pour les mesures à 87 K avec l'argon (Ar), pour l'analyse de surface et de porosité, conformément à la norme ISO 9277 et aux recommandations IUPAC 2015. Plage couverte : 82 à 135 K.
cryoTune 120
115 – 230 K · Kr 120 K · Xe 165 K
Permet des mesures de longue durée dans la plage 115–230 K. La combinaison des modèles 87 et 120 permet l'utilisation de trois gaz nobles à leur température d'ébullition :
- Argon (87 K)
- Krypton (120 K)
- Xénon (165 K)
cryoTune 195
180 – 323 K · CO₂ · Éthane · Propane
Modèle dédié aux mesures d'isothermes entre 180 et 323 K. Idéal pour le CO₂, l'éthane, le propane à leur température d'ébullition. Sans thermostat réfrigérant ni dewar supplémentaire.
- Adsorption CO₂ à 273 K
- Adsorption CO₂ à 195 K jusqu'à p/p₀ ≈ 0,5 (micropores + BET)
- Isothermes à différentes T° pour analyses thermodynamiques
Gamme cryoTune — Spécifications / Caractéristiques / Avantages
- Plage de température : 77 K – 323 K
- Stabilité de température : ±0,004 K (écart-type)
- Logiciel convivial pour l'acquisition, l'affichage, l'analyse et l'archivage des données
- Jusqu'à trois cryoTunes peuvent être contrôlés via un seul port USB
- Compatible avec tout appareil commercial de sorption de gaz acceptant un contrôle externe de la température
- Nécessite uniquement de l'azote liquide pour le refroidissement
Quel modèle cryoTune pour votre application ?
Argon (87 K) ? Krypton (120 K) ? CO₂ (195 K) ? Notre équipe vous guide vers le modèle adapté.
Parler à un expert →Gamme isoTune
isoTune
La gamme isoTune est la version hautement configurable du système de régulation de température de 3P Instruments. Elle couvre la même plage que le cryoTune (82–323 K) avec la même stabilité thermique (±0,004 K), mais avec des options de configuration supplémentaires, notamment la possibilité d'ajouter une chambre pour la mesure de densité réelle.
- Plage de température : 82 – 323 K
- Stabilité à 77 K : ±0,004 K
- Nécessite uniquement de l'azote liquide
- Option : chambre pour mesure de densité réelle
- Hautement configurable selon les besoins
