Les DT-100 et DT-110 sont des appareils de mesure de la taille des particules fonctionnant sur le principe de la spectrométrie acoustique, aussi appelée spectrométrie par atténuation sonore (ISO 20998-1).
En pratique, la dispersion à analyser est placée entre un émetteur et un détecteur ultrasonore et mesurée en transmission à 180° afin d’évaluer l’atténuation des ultrasons sur un spectre de fréquences compris entre 1 et 100 MHz.
La distribution de taille des particules est ensuite calculée à partir du spectre d’atténuation mesuré.
Une caractéristique clé des spectromètres acoustiques DT est la technique multigap : le spectre est mesuré à plusieurs distances entre l’émetteur et le détecteur afin d’obtenir des données plus précises et de couvrir la plus large plage de concentrations possible (0,1 – 60 % vol.). Les DT-100 et DT-110 sont donc particulièrement adaptés à la caractérisation de suspensions, émulsions ou encres concentrées dans leur état natif.

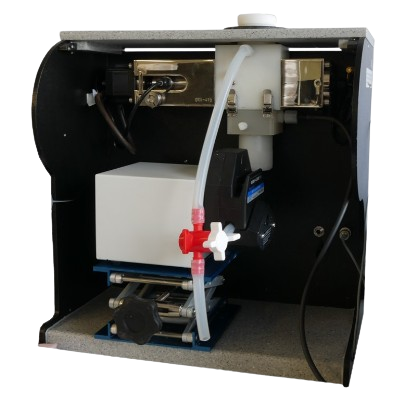

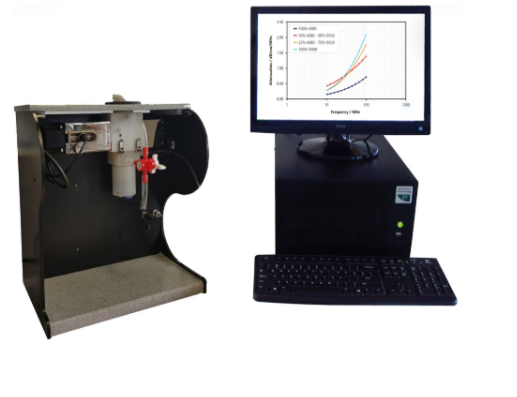

Le DT-100 est équipé d’une cellule de mesure rigide, résistante à presque tous les solvants, et nécessite un volume minimal d’échantillon de 15 ml (dans le cas d’un échantillon stable pendant le cycle de mesure, sans agitation ni pompage).
Si l’échantillon a tendance à se déstabiliser, il est possible d’utiliser l’agitateur magnétique intégré ou, pour des systèmes à viscosité plus élevée, une pompe péristaltique avec un volume d’échantillon plus important (> 70 ml).

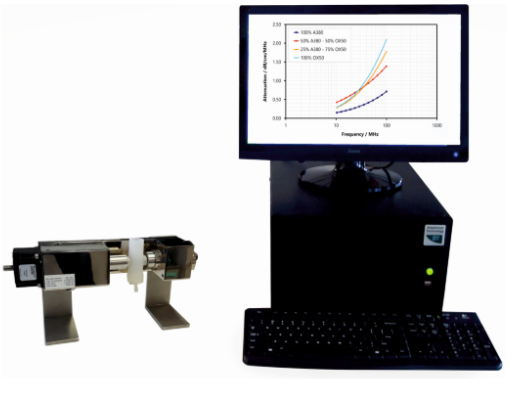

Le DT-110 est la version petit volume du DT-100. Il est doté d’une cellule de mesure flexible en silicone, facile à retirer, et ne nécessite qu’un volume d’environ 5 ml pour des échantillons stables.
L’utilisation d’une pompe péristaltique (volume d’environ 20–25 ml) est également possible pour les systèmes instables.
De plus, la cellule de mesure est très facile à remplir et à nettoyer, ce qui la rend idéale pour des systèmes pâteux tels que les encres de batteries ou les suspensions de pigments.
Les modèles DT-300, DT-310 et DT-330 sont des appareils de mesure du potentiel zêta fonctionnant selon le principe de l’électroacoustique (ISO 13099-1 et 13099-3). Avec ces trois instruments, la caractérisation de suspensions et d’émulsions pouvant atteindre 60 % en volume est possible, aussi bien pour des systèmes stables au repos que pour des systèmes non stables soumis à un agitateur ou à une pompe.
En fonction de la configuration choisie, il est également possible de réaliser des titrations automatiques (par exemple en fonction du pH ou de la quantité d’additif ajoutée) ou de mesurer le potentiel zêta de sédiments solides (poreux) et de systèmes monolithiques poreux, tels que des carottes géologiques, des carreaux céramiques, etc.

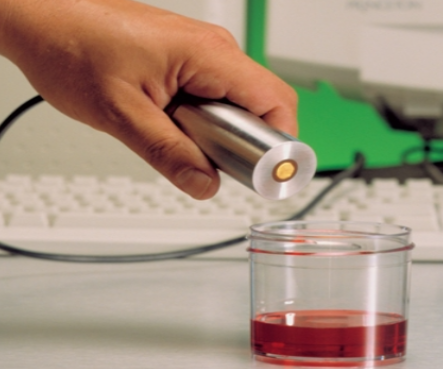

Le potentiel zêta des dispersions est mesuré à l’aide de la sonde zêta, très flexible, utilisée dans un bécher ou dans un récipient selon les besoins et qui est basée sur la méthode CVI (CVI = Colloidal Vibration Current). La sonde transmet directement dans la dispersion une impulsion ultrasonore. Celle-ci provoque le mouvement des particules par rapport au milieu environnant, entraînant un déplacement fréquent de la particule chargée par rapport à sa double couche de diffusion. Cela créé de brefs dipôles qui sont détectés par la sonde zêta sous forme de micro-courants alternatifs colloïdaux. Le potentiel zêta est ensuite calculé via le logiciel DT.
Cette technique permet de caractériser des dispersions concentrées dans leur état originel. Grâce à cette technologie de sonde innovante (méthode pulse-echo avec surface lisse), la mesure du potentiel zêta peut être utilisée de manière très flexible, aussi bien en laboratoire qu’en procédé industriel. De plus, d’autres paramètres de chimie colloïdale peuvent être déterminés, tels que la longueur de Debye, la valeur κa, le nombre de Dukhin et la densité de charge de surface dans le cas de solvants fortement non polaires lorsqu’une mesure complémentaire de la conductivité électrique est réalisée.

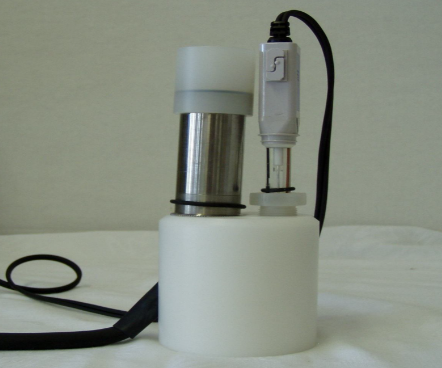

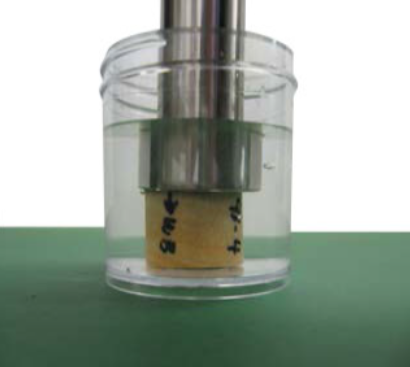

Le potentiel zêta des sédiments solides (poreux) ou des systèmes monolithiques poreux est déterminé à l’aide de la sonde zêta (méthode CVI) combinée à la sonde de conductivité haute fréquence pour systèmes aqueux. Cette dernière permet de déterminer la porosité de l’échantillon à analyser et, une fois cette valeur connue, d’en déduire le potentiel zêta sur la base de l’effet séismo-électrique.

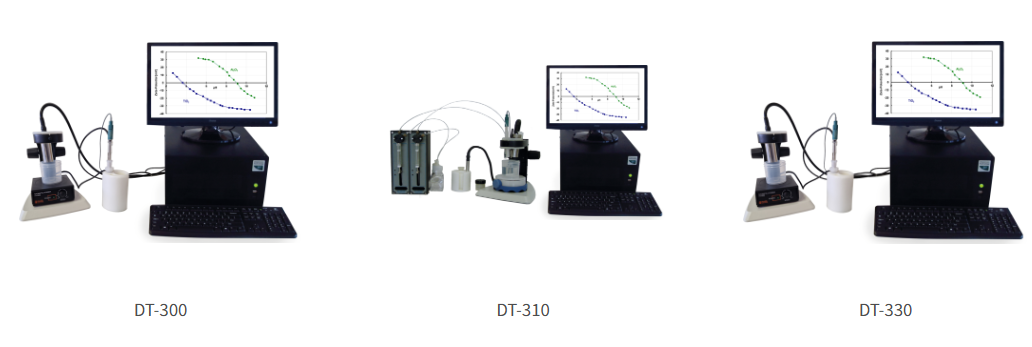

DT-300 est l’appareil de base permettant de déterminer le potentiel zêta dans des suspensions et des émulsions concentrées (0,1 à 60 % en volume) à l’aide de la sonde zêta, en fonction de la valeur du pH. En option, il peut également être utilisé pour la caractérisation physico-chimique de systèmes dans des solvants polaires ou non polaires. La mesure peut être réalisée en agitant la dispersion dans un bécher ou en la pompant. La petite cellule fournie (> 0,1 ml) est adaptée aux systèmes stables au repos pour les utilisateurs disposant de petites quantités d'échantillon.
DT-310 est un appareil de mesure du potentiel zêta basé sur le DT-300 et équipé par défaut pour tout type d'échantillon (dispersions aqueuses, polaires et non polaires). La titration automatique du pH ou d’additifs est réalisable sans difficulté grâce à un titrateur automatique à deux burettes inclus.
DT-330 est également basé sur le DT-300 et propose par défaut la détermination du potentiel zêta de sédiments poreux ainsi que d’échantillons monolithiques poreux, sur la base de l’effet sismo-électrique. Par défaut, il est fourni avec la sonde de conductivité haute fréquence, permettant de déterminer la porosité de l’échantillon avant de calculer son potentiel zêta.

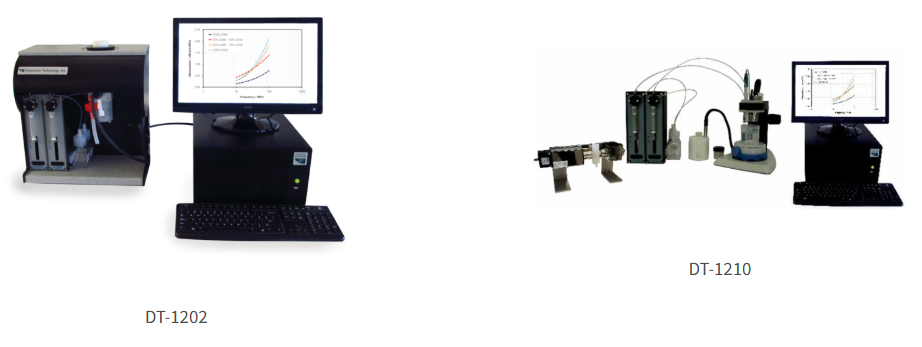

DT-1202 / DT-1210 — Mesure de la taille des particules et du potentiel zêta de dispersions concentrées dans leur état natif.
Les DT-1202 et DT-1210 sont des appareils de mesure acoustique combinant la spectrométrie acoustique pour la mesure de la taille des particules (ISO 20998-1) et l’électroacoustique pour la détermination du potentiel zêta (ISO 13099-1 et -3).
Le DT-1202 est équipé d’une chambre de mesure rigide pour la taille des particules, résistante à presque tous les solvants, et nécessitant un volume d’échantillon minimum de 15 ml (dans le cas d’un échantillon stable durant le cycle de mesure, c’est-à-dire sans agitation ni pompage). Si l’échantillon a tendance à se déstabiliser, il est possible d’utiliser soit l’agitateur magnétique intégré, soit, pour des systèmes plus visqueux, une pompe péristaltique avec un volume d’échantillon plus important (> 70 ml). La sonde zêta intégrée peut être utilisée de manière flexible dans des récipients externes ou dans la cellule de mesure combinée en parallèle de la mesure de la taille des particules.
Le DT-1210 est la version faible volume du DT-1202 pour la détermination de la taille des particules. Équipé d’une cellule de mesure flexible en silicone, facilement amovible, il ne nécessite qu’un volume d’environ 5 ml pour des échantillons stables. L’utilisation d’une pompe péristaltique (volume d’environ 20–25 ml) est également possible pour des systèmes instables. De plus, la cellule de mesure est très facile à remplir et à nettoyer, ce qui la rend idéale pour des systèmes pâteux tels que les encres de batteries ou les suspensions de pigments. La sonde zêta intégrée est identique à celle du DT-1202 et peut être utilisée de manière flexible dans des récipients externes.
| Spécifications | DT-100 / DT-110 Taille des particules |
DT-300 / DT-310 / DT-330 Potentiel zêta |
DT-1202 / DT-1210 Taille des particules & Potentiel zêta |
| Paramètres calculés | |||
| Taille des particules (µm) | 0,001 – 1 000 | — | 0,001 – 1 000 |
| Distribution log-normale | Oui | — | Oui |
| Distribution bimodale | Oui | — | Oui |
| Potentiel zêta (mV) | — | -200 à 200 (± 0,1) | -200 à 200 (± 0,1) |
| Porosité (%) | — | 1 – 99 (DT-330) | — |
| Paramètres mesurés | |||
| Température (°C) | 0 – 100 (± 0,1) | 0 – 100 (± 0,1) | 0 – 100 (± 0,1) |
| pH | 0,5 – 13,5 (± 0,1) | 0,5 – 13,5 (± 0,1) | 0,5 – 13,5 (± 0,1) |
| Plage de fréquence (MHz) | 1 – 100 | 1 – 100 | 1 – 100 |
| Atténuation acoustique (dB·cm⁻¹·MHz⁻¹) | 0 – 20 (± 0,01) | — | 0 – 20 (± 0,01) |
| Vitesse du son (m·s⁻¹) | 500 – 3 000 (± 0,1) | — | 500 – 3 000 (± 0,1) |
| Signal électroacoustique | — | ± 1 % | ± 1 % |
| Conductivité électrique (S·m⁻¹) | 10⁻⁴ – 10¹ (± 1 % opt.) | 10⁻⁴ – 10¹ (± 1 % opt.) | 10⁻⁴ – 10¹ (± 1 % opt.) |
| Temps de mesure (min) | |||
| Taille des particules | 1 – 10 | — | 1 – 10 |
| Potentiel zêta — systèmes aqueux | — | 0,5 | 0,5 |
| Potentiel zêta — systèmes non aqueux | — | 0,5 – 5 | 0,5 – 5 |
| Conditions nécessaires de l'échantillon | |||
| Volume d’échantillon (ml) | 20 – 70 (> 3 ml DT-110) | 0,1 – 100 | 20 – 150 (> 3 ml DT-1210) |
| Fraction volumique (%) | 0,1 – 60 | 0,1 – 60 | 0,1 – 60 |
| Conductivité électrique | Aucune restriction | Aucune restriction | Aucune restriction |
| pH | 0,5 – 13,5 | 0,5 – 13,5 | 0,5 – 13,5 |
| Température (°C) | < 50 | < 50 | < 50 |
| Viscosité du milieu (cP) | Jusqu’à 20 000 | Jusqu’à 20 000 | Jusqu’à 20 000 |
| Micro-viscosité du milieu (cP) | Jusqu’à 100 | Jusqu’à 100 | Jusqu’à 100 |
| Viscosité colloïdale (cP) | Jusqu’à 20 000 | Jusqu’à 20 000 | Jusqu’à 20 000 |
| Taille des particules (µm) | 0,001 – 1 000 | < 100 (monolithes poreux) | 0,001 – 1 000 |
| Potentiel zêta (mV) | Aucune restriction | Aucune restriction | Aucune restriction |
Description :
Titrateur automatique compatible avec les modèles DT-100 / 110 / 300 / 310 / 330 / 1202 / 1210 est un outil idéal pour déterminer la taille des particules et/ou le potentiel zêta en fonction de la valeur du pH ou d’une quantité définie d’additif. Il est équipé de deux pompes haute précision, qui réalisent un protocole de titration prédéfini via le logiciel. Des titrants à faible viscosité comme à haute viscosité (> 3000 cP) peuvent être utilisés.
Description :
Cette sonde, compatible avec les modèles DT-100 / 110 / 300 / 310 / 330 / 1202 et 1210, est conçue pour mesurer automatiquement la conductivité électrique des milieux et de dispersions aqueux. Elle se connecte directement au boîtier de contrôle de l’appareil de mesure et est entièrement pilotée via son logiciel (pas d’appareil de mesure autonome).
Description :
Cette sonde autonome est parfaitement adaptée à la mesure automatique de la conductivité électrique des liquides et dispersions organiques. Elle est disponible en tant qu’appareil de mesure indépendant sous le nom DT-700.
Description :

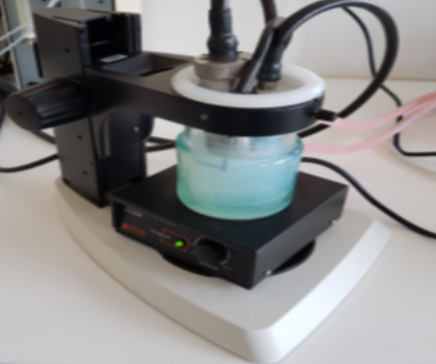

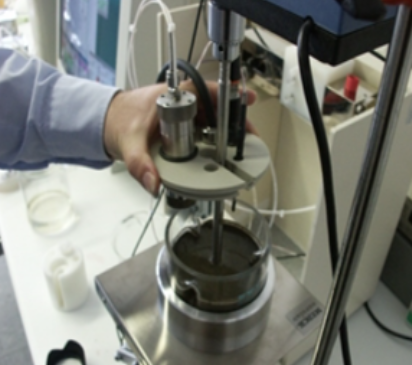

Ce support de mesure, compatible avec les modèles DT-300 / 310 / 330 / 1202 / 1210, est spécialement conçu pour la mesure du potentiel zêta de systèmes très visqueux, tels que les suspensions de ciment, de batteries ou de matériaux céramiques. Grâce à l’utilisation d’un agitateur de laboratoire et à un mélange continu, il est même possible de réaliser automatiquement la détermination du point isoélectrique de ces systèmes hautement concentrés et de consistance pâteuse.
Description :
Cette unité, compatible avec les modèles DT-100 / 110 / 1202 / 1210, comprend une pompe péristaltique à commande manuelle, une plateforme élévatrice, des tuyaux adaptés à la suspension et un robinet à trois voies. Elle est idéalement conçue pour la mesure de la taille des particules d’échantillons sédimentants ou très visqueux, y compris en combinaison avec des expériences de titration, afin d’assurer un mélange optimal.
Description :

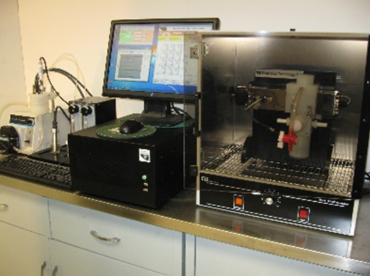

Cette option, compatible avec les modèles DT-100/110/1202/1210, comprend soit un four (température ambiante – 50 °C), soit un réfrigérateur (env. 7 °C – température ambiante), permettant de mesurer l’échantillon à la température souhaitée pour l’analyse de la distribution de la taille des particules.
