L'analyse d'images statique et dynamique est la technique de référence pour caractériser la morphologie des particules — forme, sphéricité, élongation, convexité, rugosité — en complément de la mesure granulométrique. M2lab Instruments est distributeur exclusif de la gamme BeVision (Bettersize) en France, proposant trois solutions couvrant de 0,3 µm à 10 000 µm : le BeVision D2 (dynamique, voie sèche), le Bettersizer S3 Plus (dynamique, voie humide, combiné diffraction laser) et le BeVision M1 (statique, voie humide et sèche). Conformes aux normes ISO 13322-1 et ISO 13322-2.
La forme des particules — un paramètre indispensable
Selon la méthode de mesure utilisée, des particules peuvent avoir la même taille mais différer complètement par leur forme. Dans l'exemple ci-dessous, le diamètre équivalent en surface XA est identique pour trois "particules" aux morphologies très différentes. Leurs propriétés macroscopiques — capacité au tassement, écoulement, compressibilité, réactivité — peuvent varier de manière significative.
C'est pourquoi la mesure de la distribution granulométrique seule est souvent insuffisante : la morphologie complète des particules est essentielle dans de nombreux domaines industriels.

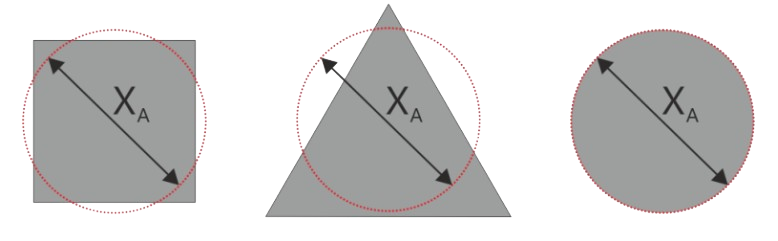

Exemple : trois particules de diamètre équivalent XA identique mais de morphologies très différentes.
Nos systèmes d'analyse d'images fournissent plus de 20 paramètres de forme pour caractériser et différencier vos matériaux, en complément de la mesure granulométrique :
Deux méthodes complémentaires : dynamique et statique
- Analyse d'images dynamique (ISO 13322-2) — Les particules sont photographiées en mouvement (flux continu). Débit élevé, analyse statistique sur des milliers de particules rapidement. Idéal pour les poudres (voie sèche) ou les suspensions (voie humide) en flux continu.
- Analyse d'images statique (ISO 13322-1) — Les particules sont immobiles lors de l'acquisition. Résolution maximale, inspection visuelle directe, idéale pour les particules fragiles, les fibres, les particules rares ou les échantillons nécessitant une analyse détaillée de chaque particule.
Le Bettersizer S3 Plus combine dans un seul instrument la diffraction laser (0,01–3 500 µm) et l'analyse d'images dynamique en voie humide (2–3 500 µm), offrant une caractérisation complète taille + forme en une seule mesure.
Nos instruments d'analyse d'images

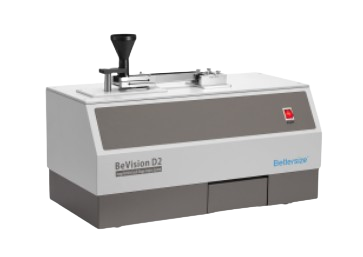

BeVision D2
- Technique : Analyse d'images dynamique (ISO 13322-2)
- Plage : 30 – 10 000 µm
- Voie : Sèche (dispersion air)
- Paramètres : > 20 paramètres de forme

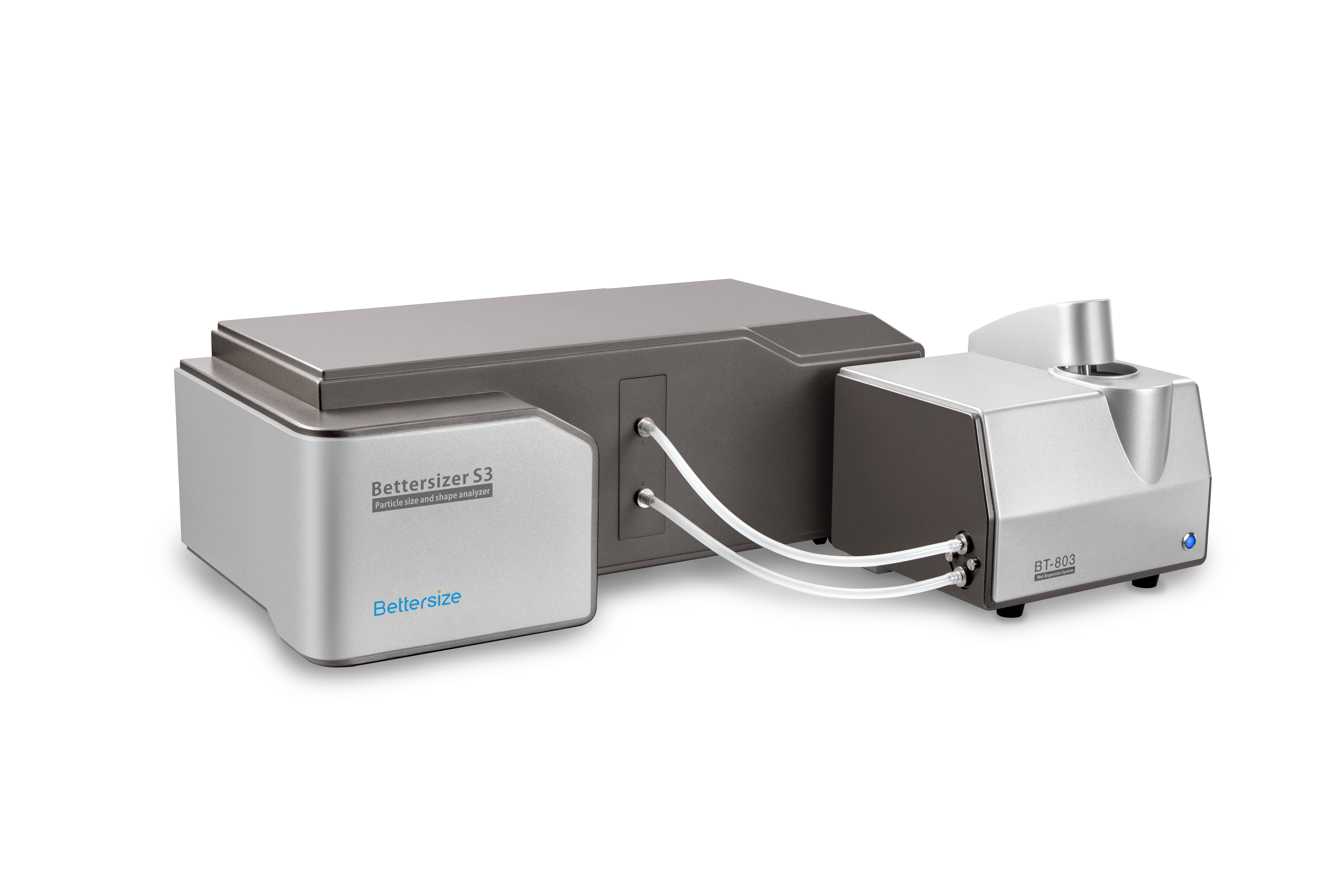

Bettersizer S3 Plus
- Technique : Diffraction laser + analyse d'images dynamique (ISO 13322-2)
- Plage : 0,01 – 3 500 µm*
- Voie : Humide
- Atout : Taille + forme en une mesure
BeVision M1
- Technique : Analyse d'images statique (ISO 13322-1)
- Plage : 0,3 – 10 000 µm
- Voie : Humide et sèche
- Paramètres : > 20 paramètres de forme
* Le Bettersizer S3 Plus intègre un système de diffraction laser offrant une plage de mesure de 0,01 à 3 500 µm. La caméra CCD haute vitesse (analyse d'images dynamique) couvre de 2 à 3 500 µm et permet l'analyse complète taille + forme dans un seul instrument.
Besoin d'analyser la morphologie de vos particules ?
Notre équipe vous guide dans le choix entre analyse dynamique, statique ou combinée selon votre application.
