Analyse de la taille et de la forme des particules de 0,01 – 3 500 µm

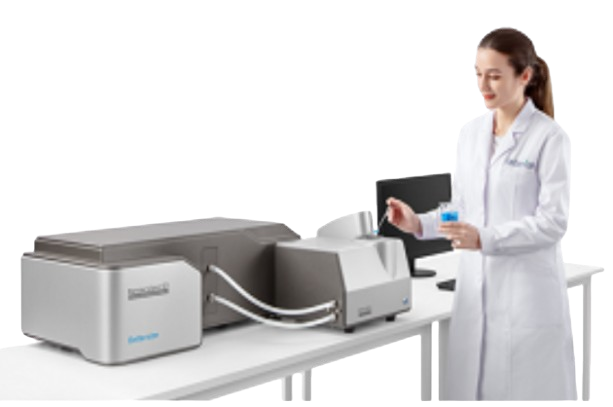

Grâce à son design unique et innovant, la gamme Bettersizer S3 (comprenant les modèles Bettersizer S3 et S3 Plus) combine deux méthodes complémentaires : la diffusion statique de la lumière et l’analyse d’images dynamique.
Cette combinaison offre une solution polyvalente et performante pour la caractérisation complète de la taille et de la forme des particules, depuis l’échelle nanométrique jusqu’à l’échelle millimétrique.

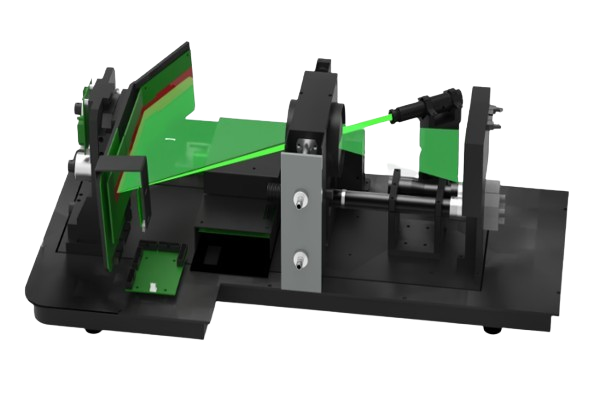

Grâce à la technologie brevetée DLOI (Dual Lenses & Oblique Incidence – doubles lentilles et incidence oblique), même les nanoparticules à partir de 10 nm peuvent être caractérisées de manière fiable. La lentille supplémentaire placée entre le laser et la chambre de mesure permet la détection de la lumière rétrodiffusée. L’utilisation d’un seul laser avec une incidence oblique de la lumière fournit un spectre de diffusion continu avec une longueur d’onde constante et permet la détection sur une plage d’angles continue allant jusqu’à 165°.
Étant donné que l’intensité maximale de la lumière diffusée par les grosses particules ne peut être détectée qu’à de très petits angles, la diffusion statique classique de la lumière ne permet pas de les analyser de manière suffisamment précise. Le système à double caméra CCD du Bettersizer S3 Plus permet, contrairement aux autres systèmes de diffraction laser, une détection fiable des particules de grande taille grâce à l’acquisition par caméra et autorise ainsi des mesures réalistes jusqu’à 3,5 mm.
Grâce à l’analyse d’images dynamique intégrée, les principaux paramètres de forme peuvent être calculés à partir des images individuelles des particules – ratio L/C, circularité, netteté des arêtes, etc. L’analyse de forme peut être réalisée simultanément à l’analyse granulométrique ou indépendamment. Vous pouvez ainsi choisir entre deux grossissements pour l’acquisition d’images (Bettersizer S3 Plus : 0,5X et 10X).
* La plage de mesure dépend du type d’échantillon.
| Général | |
| Applications | Suspensions, émulsions, poudres |
| Principe de mesure | Diffraction laser et analyse d'images dynamique, système optique breveté DLOI |
| Modèles théoriques | Théories de Mie et Fraunhofer |
| Temps de mesure typique | < 10 s |
| Dimensions (L × l × H) | 820 × 610 × 290 mm |
| Poids | 48 kg |
| Alimentation électrique | AC 100–240 V, 50/60 Hz |
| Banc optique | |
| Source lumineuse | 1 × diode laser à état solide / 532 nm / 3 mW / Classe 1 |
| Distance focale effective | 223 mm |
| Détecteurs | 96 photodétecteurs, disposition logarithmique |
| Angles de mesure | 0,02 – 165° (frontale, latéral, arrière) |
| Système d'analyse d'images | |
| Plage granulométrique | 2 - 3 500 µm (image) |
| Type de caméra | Caméras CCD hautes vitesses |
| Objectif | 0.5X et 10X |
| Reconnaissance d'image | Jusqu'à 120 fps et jusqu'à 10 000 particules capturées / min |
| Résolution | 1.2 megapixels |
| Paramètres de mesure et performances | |
| Plage granulométrique | 0,01 – 3 500 µm (laser) |
| Nombre de classes de taille | ≤ 100 (ajustable) |
| Précision | 0.5 % (standard certifié NIST) |
| Répétabilité | 0.5 % (standard certifié NIST) |
| Unité de dispersion | |
| Type | Unité de dispersion humide avec pompe centrifuge |
| Puissance ultrason | ≤ 50 W (réglable) |
| Vitesse de la pompe | 300 – 2 500 tr/min |
| Débit maximal | 3 000 – 8 000 mL/min |
| Logiciel | |
| Conformité logicielle & normes | 21 CFR Part 11, ISO 13320, ISO 13322, CE |
| Rapports et export | Rapports personnalisables, export TXT / Excel / PDF |
| Configuration informatique recommandée | |
| Interface ordinateur | Min. 1 × port USB 2.0 ou 3.0 haut débit |
| Système d’exploitation | Windows 7 ou supérieur |
| Configuration matérielle | Intel Core i7, 8 Go RAM, 500 Go HDD, 2 ports RJ45 |
Description :

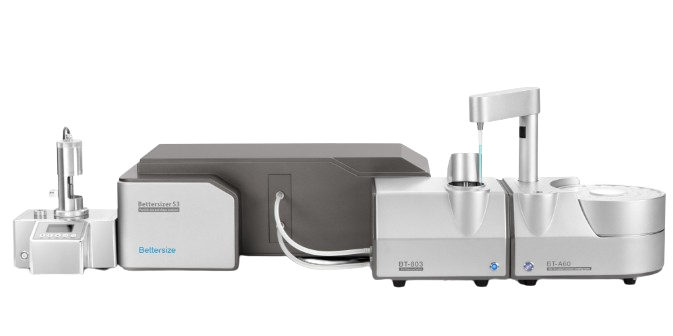

Le BT-A60 est un passeur d'échantillons automatique compact et puissant, compatible avec la gamme Bettersizer S3 et leBettersizer 2600, permettant l’automatisation complète de la mesure de taille de particules en laboratoire, réduisant ainsi considérablement les coûts et le temps de mesure.
Le système traite automatiquement jusqu’à 60 échantillons, qu’ils soient sous forme de poudre ou déjà en dispersion liquide pré-dispersée. L’imprimante de codes-barres intégrée garantit une identification précise et une correspondance parfaite entre chaque échantillon et son résultat. Le nettoyage automatique par ultrasons évite toute contamination croisée.
Description :

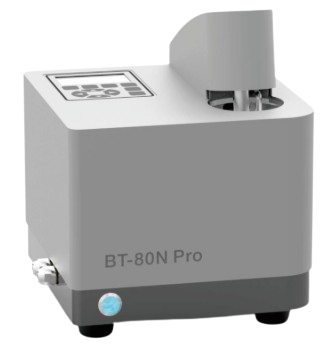

L’unité de dispersion humide à petit volume BT-80N Pro est entièrement automatique et compatible avec les appareils de la gammeBettersizer S3 et Bettersizer 2600. Elle est idéale pour des mesures automatiques et reproductibles de la granulométrie des particules dans des solvants polaires ou non polaires.
Grâce à la faible quantité de liquide utilisée (environ 80 à 200 ml), la consommation de solvant reste très réduite. La sonication efficace et parfaitement contrôlable et permet d’analyser des systèmes difficiles à disperser ou ayant tendance à réagglomérer.
L’alimentation de l’échantillon ainsi que le nettoyage sont entièrement automatisés grâce à la technologie de pompe intégrée à l’unité.
Description :

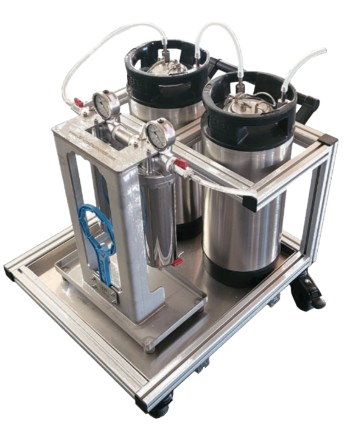

L’unité de recyclage en ligne A.R.U. (Automatic Recycling Unit) est un système permettant le nettoyage automatique du milieu de dispersion pour les appareils de mesure granulométrique de la gamme Bettersizer S3 et le modèle Bettersizer 2600.
Elle est compatible avec les configurations suivantes :
Grâce à ce système, la consommation de solvants tels que l’isopropanol ou l’éthanol peut être considérablement réduite, en particulier lorsque le nombre d’analyses quotidiennes est élevé.
