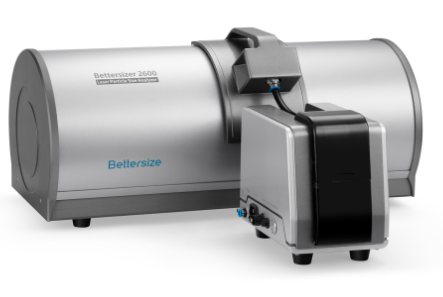

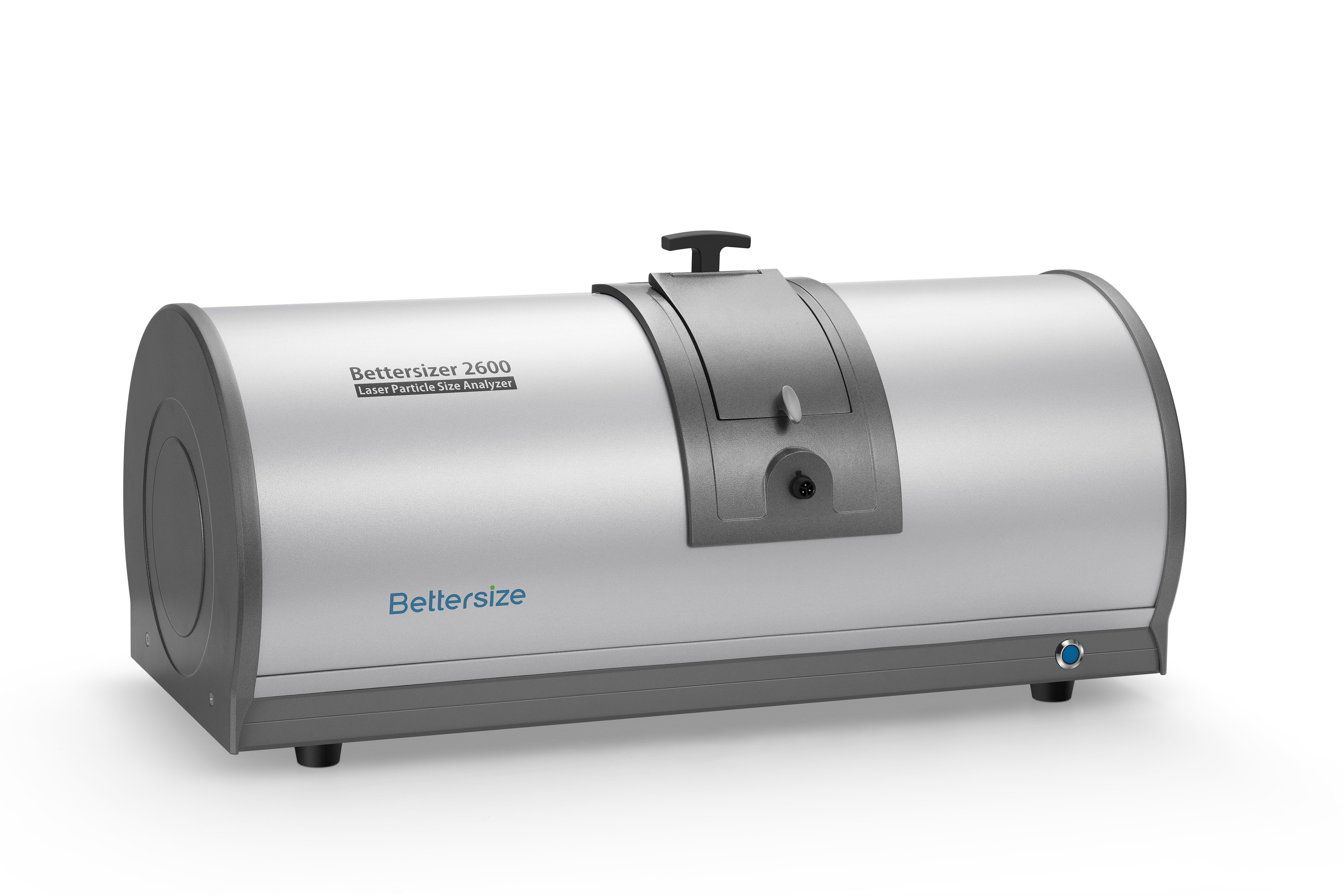

Le Bettersizer 2600 est un appareil de mesure fiable et extrêmement polyvalent pour la détermination de la distribution de taille des particules, basé sur la technologie éprouvée de diffraction laser, dans une plage de 0,02 à 2600 µm.
Si nécessaire, la limite supérieure de mesure peut être facilement étendue à 3500 µm grâce au module d’analyse d’images dynamiques PIC-1, qui offre également la possibilité d’analyser la forme des particules avec plus de 20 paramètres disponibles.
Grâce à sa conception modulaire, le Bettersizer 2600 propose différents modules de dispersion humide et sèche pour diverses applications en matière de préparation et de dispersion des échantillons, lesquels peuvent être interchangés très rapidement et de manière flexible pendant l’utilisation.

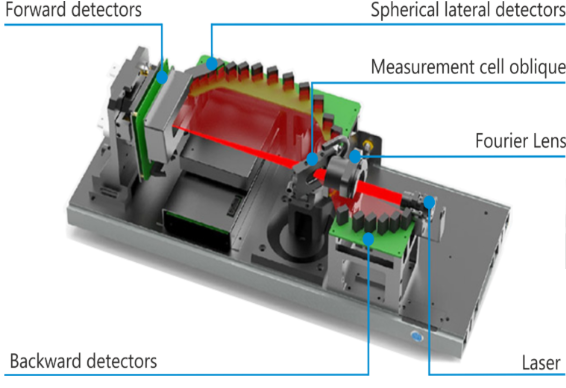

Grâce à la conception brevetée du système optique du Bettersizer 2600 — une combinaison des optiques Fourier et Fourier inverse avec une cellule de mesure positionnée obliquement, une technologie à laser unique et une haute densité de détecteurs — il est possible de couvrir presque en continu une plage d’angles de diffusion allant de 0,016° à 165°. Cela permet de caractériser de manière fiable aussi bien les nanoparticules à partir de 20 nm que les particules grossières jusqu’à 2,6 mm.

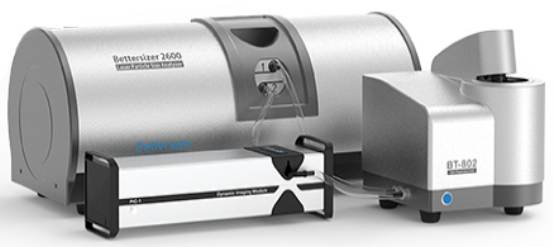

En combinaison avec le système à double caméra CCD du module PIC-1, qui permet la détection fiable des particules grossières via l’analyse d’images dynamiques, le Bettersizer 2600 offre une mesure réaliste jusqu’à 3,5 mm.
Le module PIC-1 permet également de calculer plus de 20 paramètres de forme à partir d'images individuelles, tels que le ratio L/C, la circularité ou la convexité. L’analyse de forme peut être réalisée simultanément à l’analyse granulométrique par diffraction laser ou de manière indépendante.

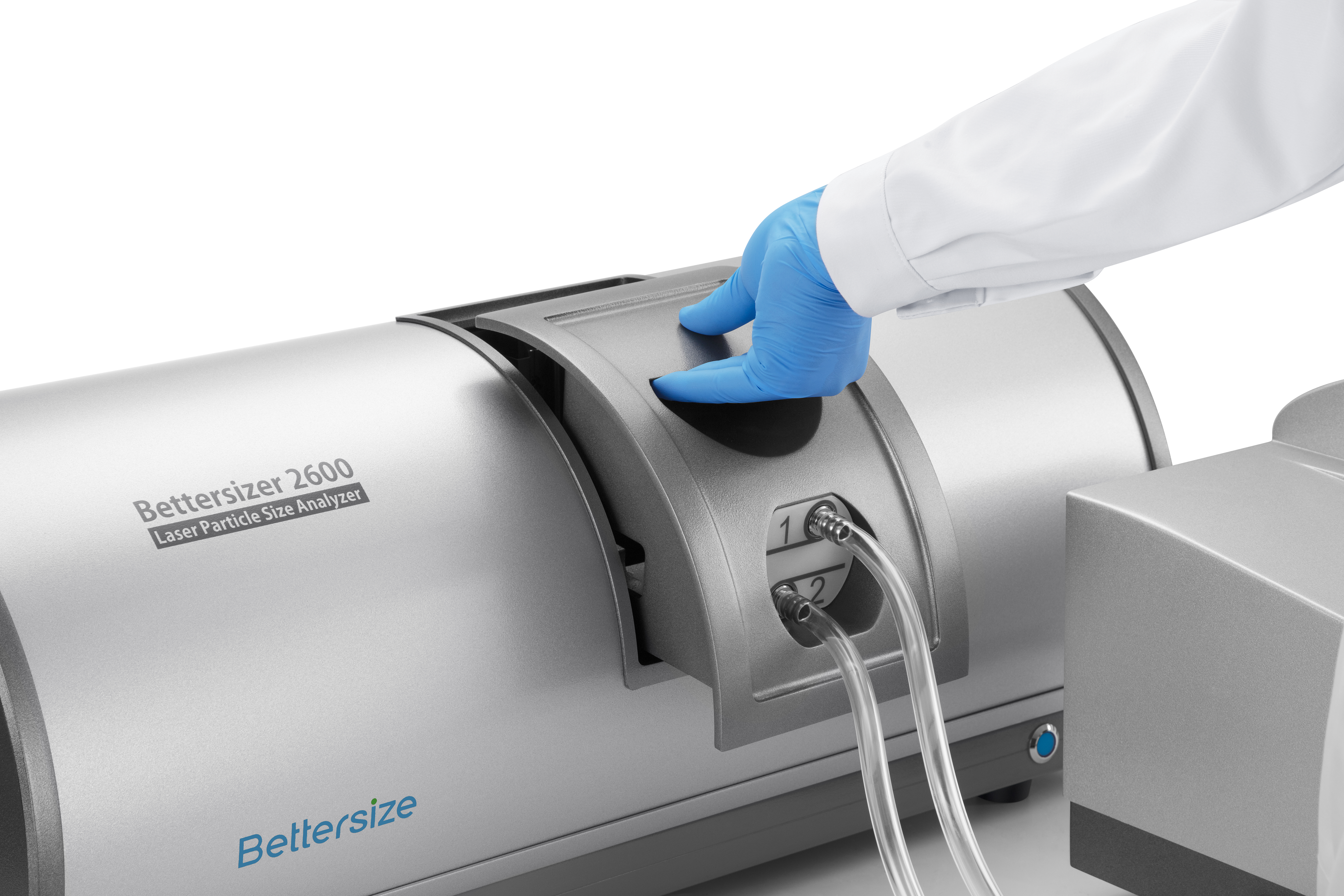

Avec quatre modules de dispersion humide et deux modules de dispersion sèche, le Bettersizer 2600 propose une solution adaptée à pratiquement tous les types d’échantillons. Grâce à la technologie de cellules de mesure à insertion rapide et au logiciel intelligent, la commutation entre différents modules est rapide, simple et accessible d’un simple clic.
| Général | |
| Applications | Suspensions, émulsions, poudres |
| Principe de mesure | Diffraction laser, combinaison d’optiques Fourier et Fourier inverse |
| Modèles théoriques | Théories de Mie et Fraunhofer |
| Temps de mesure typique | < 10 s |
| Dimensions (L × l × H) | 705 × 318 × 295 mm |
| Poids | 23 kg |
| Alimentation électrique | AC 100–240 V, 50/60 Hz |
| Banc optique | |
| Source lumineuse | 1 × laser à fibre optique / 635 nm / 3 mW / Classe 1 |
| Distance focale effective | 223 mm |
| Détecteurs | 92 photodétecteurs, disposition logarithmique |
| Angles de mesure | 0,016 – 165° (frontale, latéral, arrière) |
| Paramètres de mesure et performances | |
| Plage granulométrique | 0,02 – 2 600 µm (humide) / 0,1 - 2 600 µm (sèche) / 2 - 3 500 µm (image) |
| Nombre de classes de taille | ≤ 100 (ajustable) |
| Précision | 0.5 % (humide) ≤ 1 % (sèche) (standard certifié NIST) |
| Répétabilité | 0.5 % (humide) ≤ 1 % (sèche) (standard certifié NIST) |
| Unité de dispersion | |
| Type | Unité de dispersion humide avec pompe centrifuge (humide) / Buse venturi 0.1 - 0.8 MPa (séche) |
| Puissance ultrason | ≤ 50 W (réglable) |
| Vitesse de la pompe | 300 – 2 500 tr/min |
| Débit maximal | 3 000 – 8 000 mL/min |
| Gaz porteur | Air, azote, gaz noble |
| Logiciel | |
| Conformité logicielle & normes | 21 CFR Part 11, ISO 13320, CE |
| Rapports et export | Rapports personnalisables, export TXT / Excel / PDF |
| Configuration informatique recommandée | |
| Interface ordinateur | Min. 1 × port USB 2.0 ou 3.0 haut débit |
| Système d’exploitation | Windows 7 ou supérieur |
| Configuration matérielle | Intel Core i5, 4 Go RAM, 250 Go HDD |

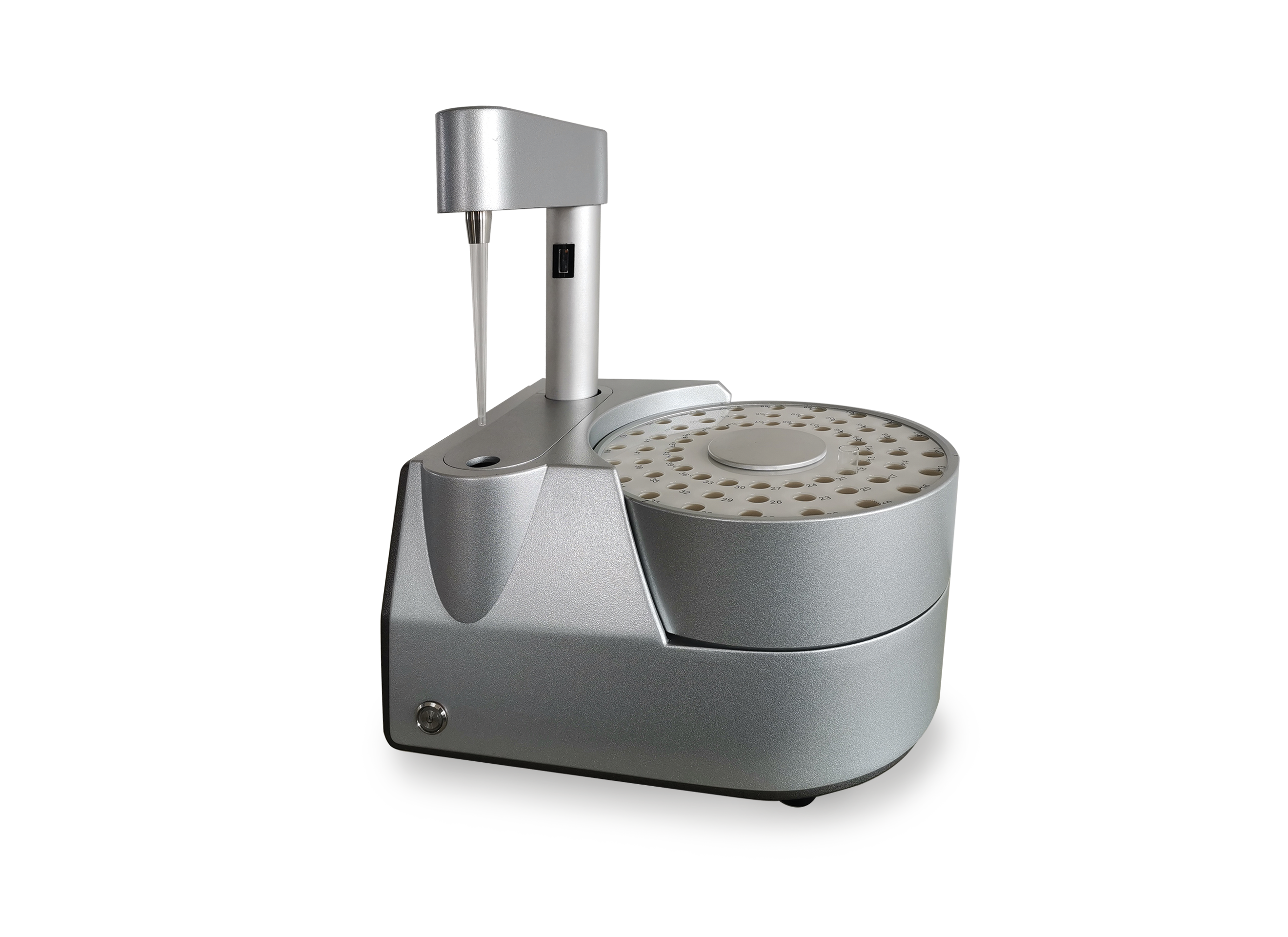

Passeur d'échantillon automatique BT-A60 est un système de prélèvement compact et performant, compatible avec les gammes Bettersizer S3 et Bettersizer 2600. Il permet d’automatiser la mesure de taille de particules, réduisant le temps d’analyse et les coûts de fonctionnement.
Il peut traiter jusqu’à 60 échantillons automatiquement, que ce soit des poudres ou des dispersions liquides. Le lecteur de codes-barres intégré garantit la bonne identification des échantillons, et le nettoyage par ultrason élimine toute contamination croisée.

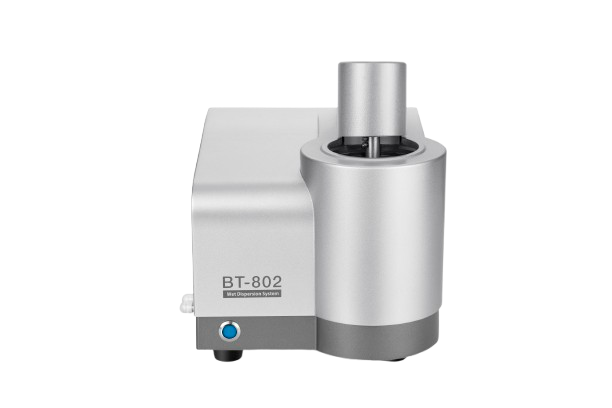

L’unité de dispersion humide BT-802, entièrement automatisée, est compatible avec le Bettersizer 2600. Elle est conçue pour les échantillons pouvant être mesurés dans des milieux aqueux, éthanol ou isopropanol.
Le milieu est géré via une pompe péristaltique, tandis que l’échantillon est envoyé dans la cellule de mesure grâce à une pompe centrifuge. La cuve de dispersion est conçue en acier inoxydable pour garantir une durabilité maximale et éviter toute contamination.
L’unité est entièrement contrôlée via le logiciel du Bettersizer (manuellement pour des mesures individuelles ou automatiquement via des SOP pour les analyses de routine).
L’unité de dispersion BT-80N Pro, entièrement automatique et résistante aux solvants, est compatible avec les appareils Bettersizer S3 et Bettersizer 2600. Elle permet une analyse des particules totalement automatisée, reproductible et adaptée aux solvants polaires et non polaires, tout en limitant la consommation de liquide (env. 80 à 200 ml).
Grâce à une mise sous ultrasons réglable et efficace, elle convient parfaitement aux systèmes difficiles à disperser ou sujets à l’agglomération. Son système avancé de pompes membrane + centrifuge garantit une circulation et une dispersion optimales.
L’alimentation de l’échantillon ainsi que le nettoyage sont entièrement automatisés, grâce à la technologie de pompage intégrée, maximisant le confort d’utilisation et la reproductibilité.

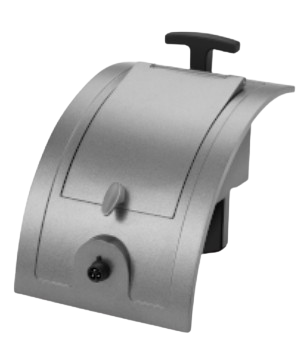

L’unité de dispersion BT-804, semi-automatique et conçue pour les très petits volumes d’échantillons, est compatible avec le Bettersizer 2600. Elle permet des mesures précises dans l'eau ainsi que dans la plupart des solvants organiques.
L’échantillon est introduit dans une cellule en verre prévue pour de très faibles volumes, puis homogénéisé grâce à l'agitateur intégré avant la mesure. La mesure s’effectue ensuite sans circulation ni pompage, garantissant une stabilité optimale pour les quantités d'échantillons limitées.

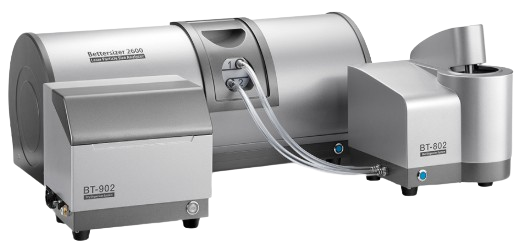

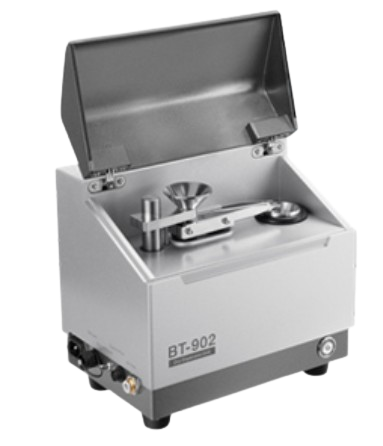

L’unité de dispersion sèche BT-902, entièrement automatique et compatible avec le Bettersizer 2600, est spécialement conçue pour l'analyse de poudres sèches pouvant être alimentées ou dispersées au moyen d’une trémis vibrante et d’un gaz porteur (air comprimé ou gaz inerte tels que azote ou gaz nobles).
L’échantillon est dosé via une trémie vibrante en acier inoxydable dotée d’un réglage de hauteur contrôlé par logiciel. La trémis vibrante d’alimentation assure ensuite un transport régulier jusqu’au point de dispersion, où la poudre est dispersée par le gaz porteur. L’unité peut être pilotée manuellement ou être entièrement automatisée via les SOP du logiciel Bettersizer.

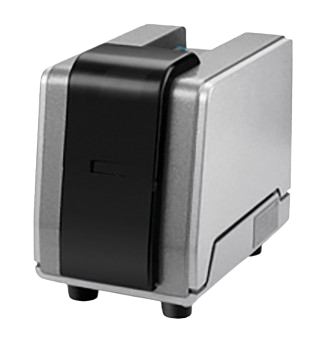

L’unité de dispersion sèche BT-903, entièrement automatique et compatible avec le Bettersizer 2600, est conçue pour l’analyse de poudres sèches, y compris celles difficiles à introduire dans le système de dispersion. L’échantillon est transféré depuis un tube à essai au moyen d’un tube d’aspiration par vide, puis délicatement dispersé dans un flux d’air.
L’unité est entièrement pilotée via le logiciel Bettersizer — en mode manuel pour des mesures ponctuelles ou entièrement automatisée via les SOP pour des analyses de routine.

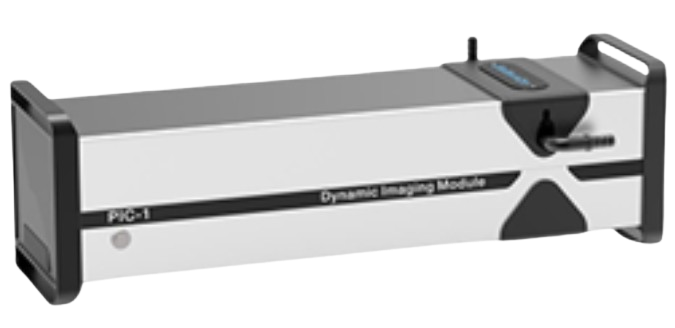

Le module d’analyse d’images dynamiques PIC-1 est compatible avec les systèmes de dispersion humide du Bettersizer 2600. Il permet l’analyse granulométrique basée sur l’imagerie ainsi que la détermination de la forme des particules dans des milieux aqueux ou alcooliques (éthanol, iso-propanol).
Grâce à un système double caméra CCD (objectifs ×0,5 et ×10), le PIC-1 détecte et analyse des particules de 2 à 3500 µm. Le logiciel Bettersizer permet de déterminer la distribution granulométrique selon différents diamètres équivalents (diamètre équivalent de surface, diamètre de Feret, etc.) conformément à la norme ISO 9276-6:2008, ainsi que plus de vingt paramètres de forme : ratio L/C, circularité, convexité et bien d’autres.
L’unité de recyclage automatique A.R.U. (Automatic Recycling Unit) est un système conçu pour le nettoyage automatique du milieu dispersant utilisé avec les analyseurs granulométriques de la gamme Bettersizer S3 Plus et Bettersizer 2600.
Elle est compatible avec les configurations suivantes :
• BS S3 (Plus) + BT-803
• BS 2600 + BT-802
Grâce à ce système, la consommation de solvants (isopropanol, éthanol) peut être considérablement réduite, en particulier lorsque le débit d’analyse quotidien est élevé.
